橋梁鋼絞線張拉是橋梁施工的主要工種之一，橋梁鋼絞線張拉分為先張法鋼絞線施工和后張法鋼絞線施工。今天我們來詳細講解下橋梁鋼絞線張拉的具體步驟。本教程主要介紹橋梁鋼絞線施工中后張法張拉的通用操作工藝，以及常見問題和注意事項。

      鋼絞線后張法張拉主要工藝流程：作業準備——鋼絞線束制作——穿束——安裝工作錨環與工作夾片——安裝限位板與千斤頂——安裝工具錨環與工具夾片——施加鋼絞線——卸工具夾片及工具錨環和千斤頂

      1、鋼絞線束制作

      鋼絞線采用砂輪鋸切割下料，長度誤差控制在正負10毫米以內。鋼絞線應編束，整束傳入，編束時將鋼絞線逐根理順，每隔1～1.5米捆綁一道，防止纏繞。

      2、穿束

      穿束前先清楚多于波紋管及錨墊板喇叭口內的混凝土和灰漿，確保梁體內孔道無積水和污物。待穿的鋼絞線端部需用防護帶套牢，以防鋼絞線束散開，鋼絞線束穿好后，如是兩端張拉，兩端外露長度應一致。

      3、安裝工作錨環與工作夾片

      安裝工作錨前，檢查錨墊板的注漿孔是否堵塞，錨墊板外端面是否干凈，以保證工作錨環與錨墊板密貼。

      檢查完成后，安裝工作錨環，錨環應放在錨墊板的止口內，盡可能對中對正。在工作錨環的每個錐孔內，逐一裝上工作夾片，夾片安裝后，用配套的鋼管輕敲頂緊，確保工作夾片端面平齊，但不得重敲損傷夾片。

      4、安裝限位板與千斤頂

      安裝配套的限位板，與前端的工作錨對正，然后用起重設備（吊葫蘆）吊裝千斤頂就位。

      5、安裝工具錨環與工具夾片

      安裝工具錨時，工具錨、千斤頂、鋼絞線、工作錨應對正，處于同一軸線上。在工具錨環每個錐孔內逐一裝上工具夾片，工具夾片表面涂石蠟等潤滑劑，工具夾片安裝后也需用配套鋼管輕敲頂緊，保持工具夾片端面平齊。

      6、施加鋼絞線

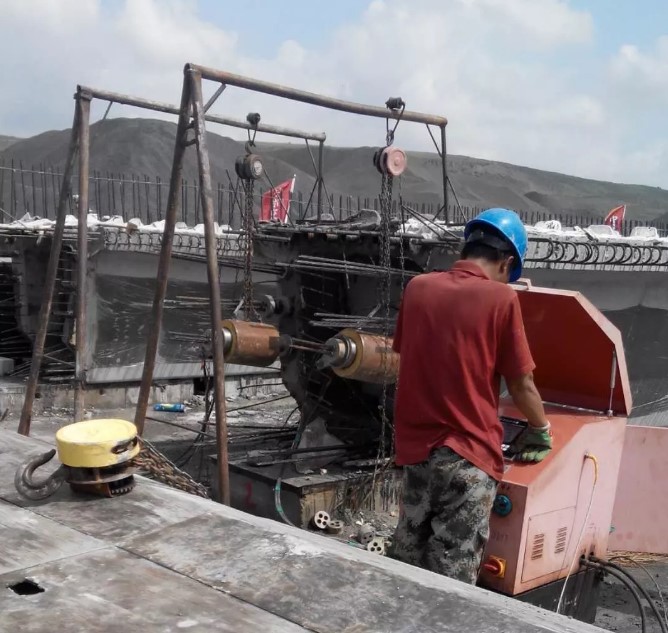

      打開電腦主機操作主界面，輸入工程信息及相關參數。對于不同的鋼絞線，應按設計要求或規范采用相應的張拉程序和方法，其中常用的低松弛鋼絞線筋的張拉程序?yàn)椋?——初始應力——2倍初始應力——控制應力——（持荷5分鐘）錨固。點擊控制軟件的開始按鍵，密切注意觀測電腦上的壓力值和位移值是否正常，如有異常應立即暫停張拉并進行相關檢查。在張拉過程中應密切注意梁板兩端設備和千斤頂?shù)墓ぷ髑闆r，注意安全。每一束張拉完成后，千斤頂自動回程退頂，主機保存數據，并自動跳到下一個張拉步驟。技術員對伸長值進行校核，當伸長值偏差超過正負6%時，停止張拉，待查明原因并采取措施調整后，方可繼續張拉。

      7、卸工具夾片及工具錨環和千斤頂

     每一束張拉完成后卸下工具夾片、工具錨環、千斤頂、限位板，檢查工具夾片是否有倒牙和裂紋，工具錨環錐孔是否變形，限位板是否有磕碰，如有損壞及時更換。數據線也要檢查，連接是否有松動和擠壓現象，及時調整。第二束第三束等依次按設定程序張拉，等整片梁張拉施工完成后，依次導出數據，關閉主機，切斷電源，移動設備繼續張拉下一片梁。鋼絞線的錨固情況經技術員檢查合格后，可以切割端頭多于的鋼絞線筋，切割時應采用砂輪鋸，嚴禁采用電弧進行切割，不得損傷錨具。切割后鋼絞線筋的外露長度不應小于30毫米，且不應小于1.5倍的鋼絞線筋直徑。
